Cavidad torácica del perro, lado izquierdo – Erler Zimmer VP9050

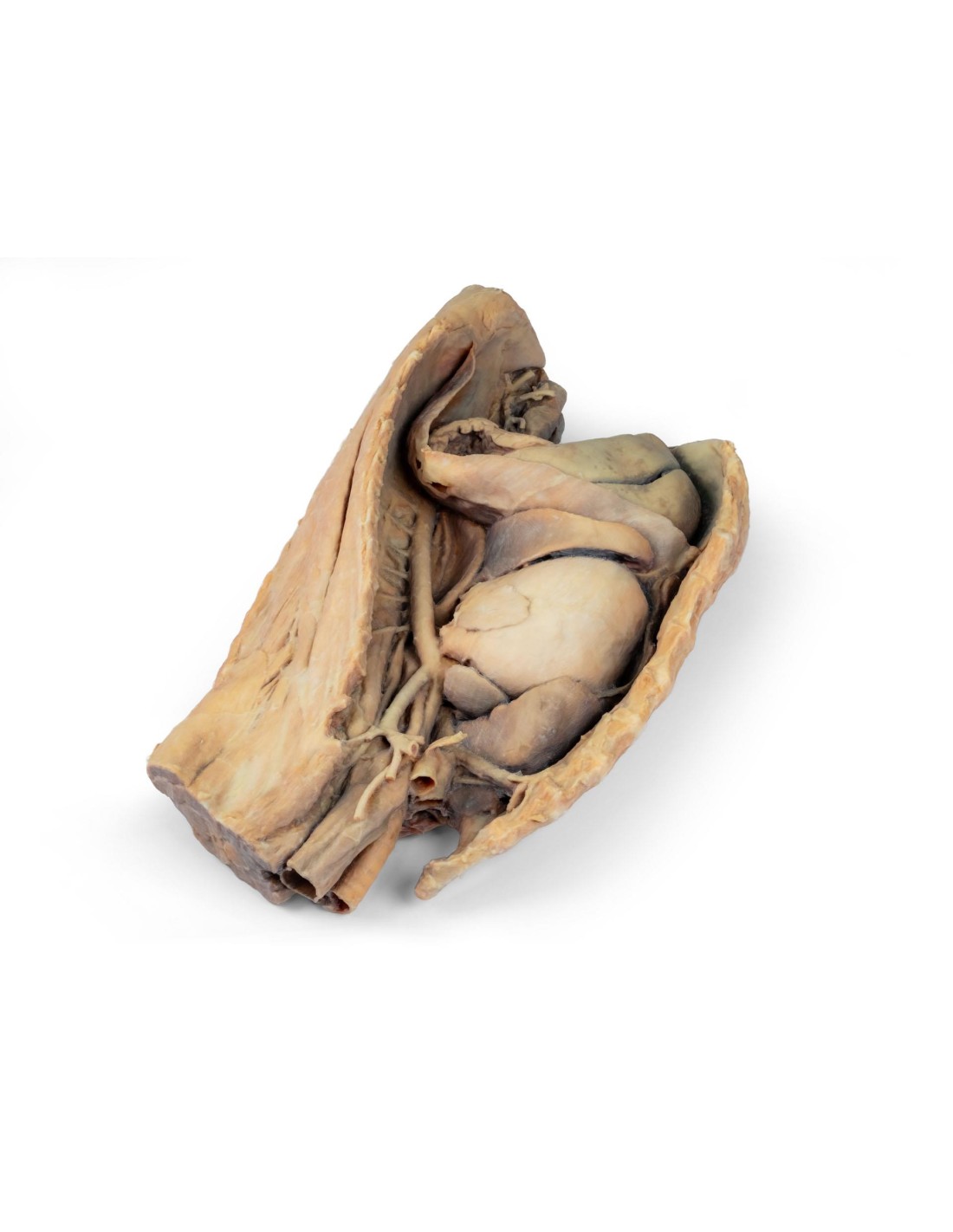

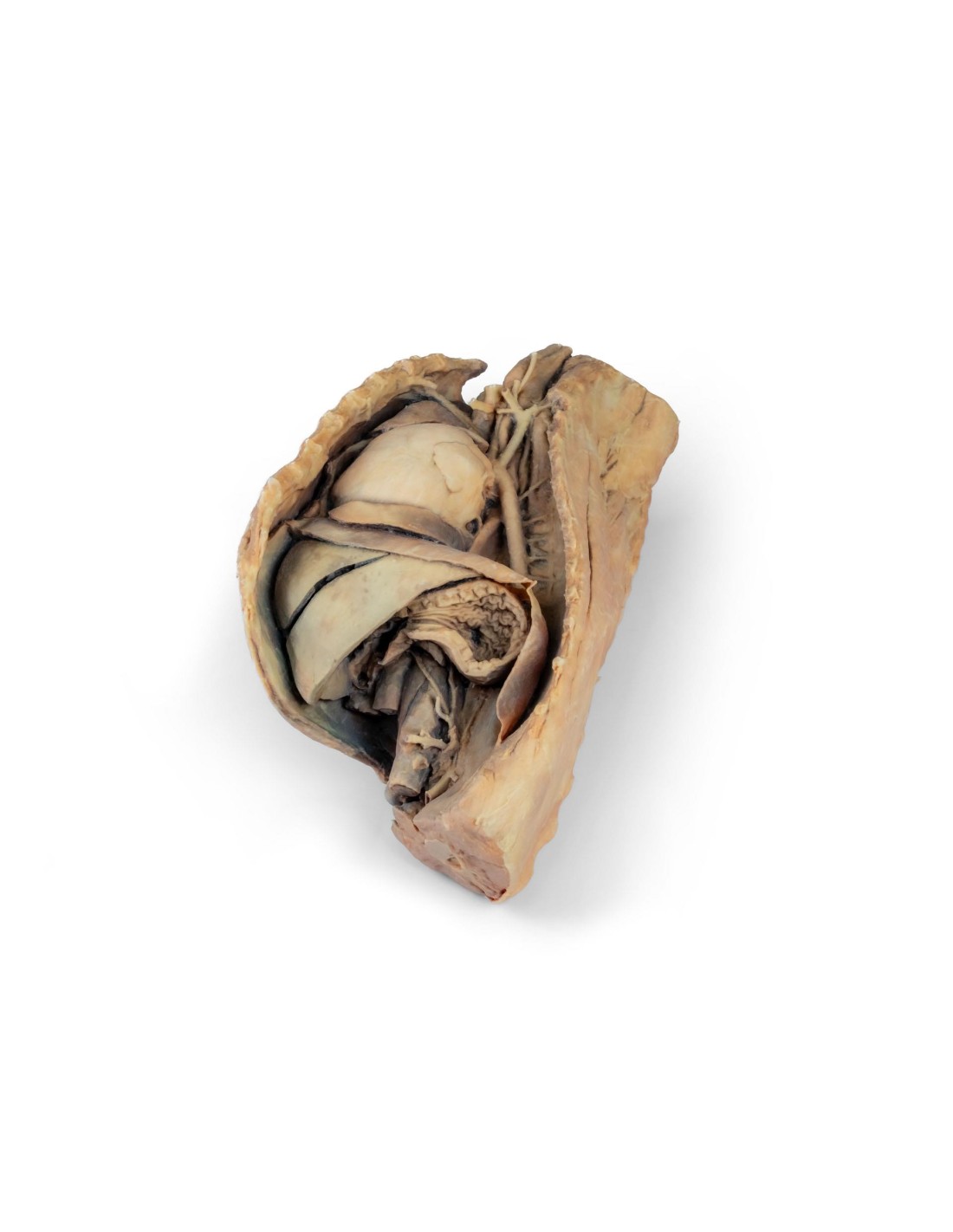

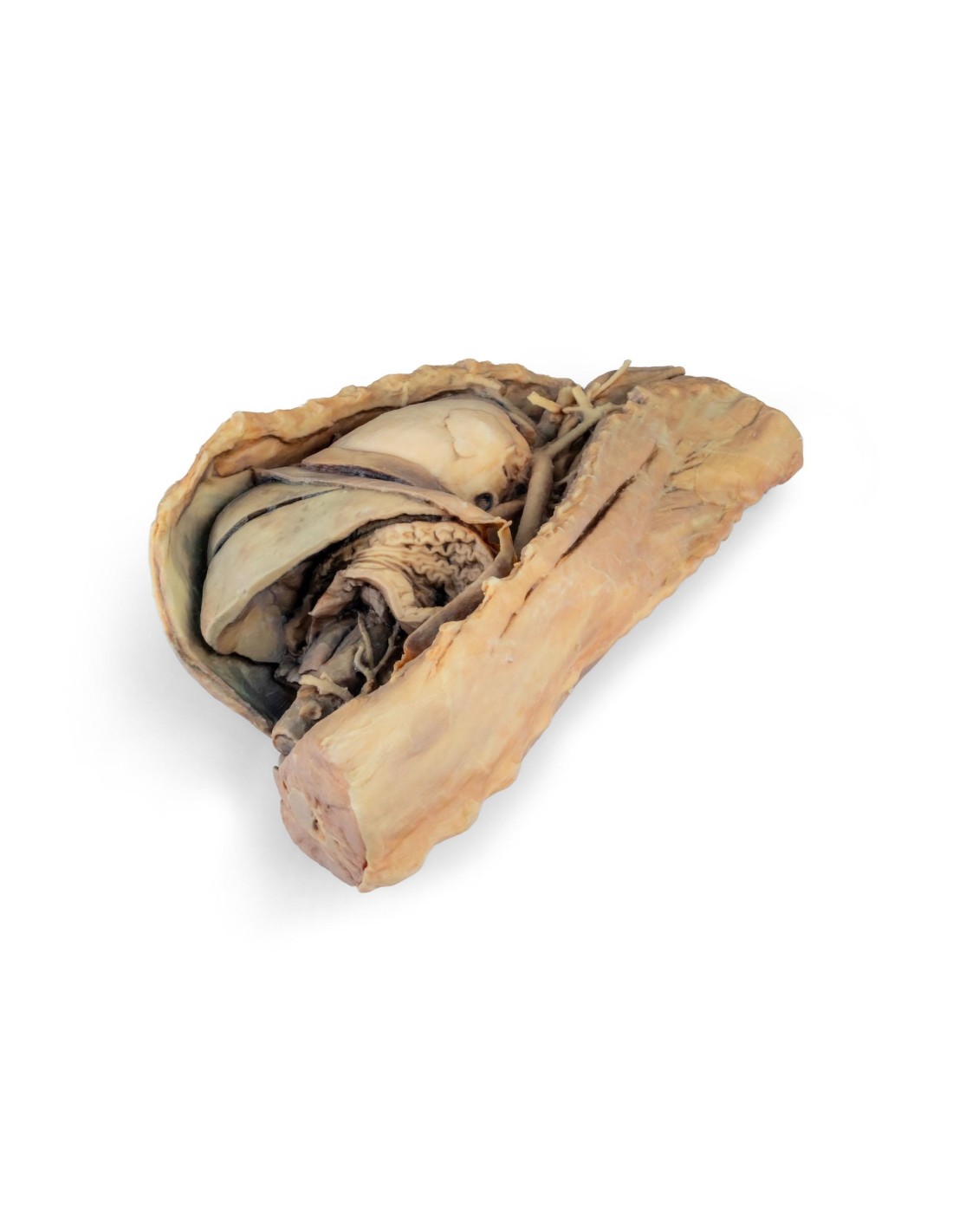

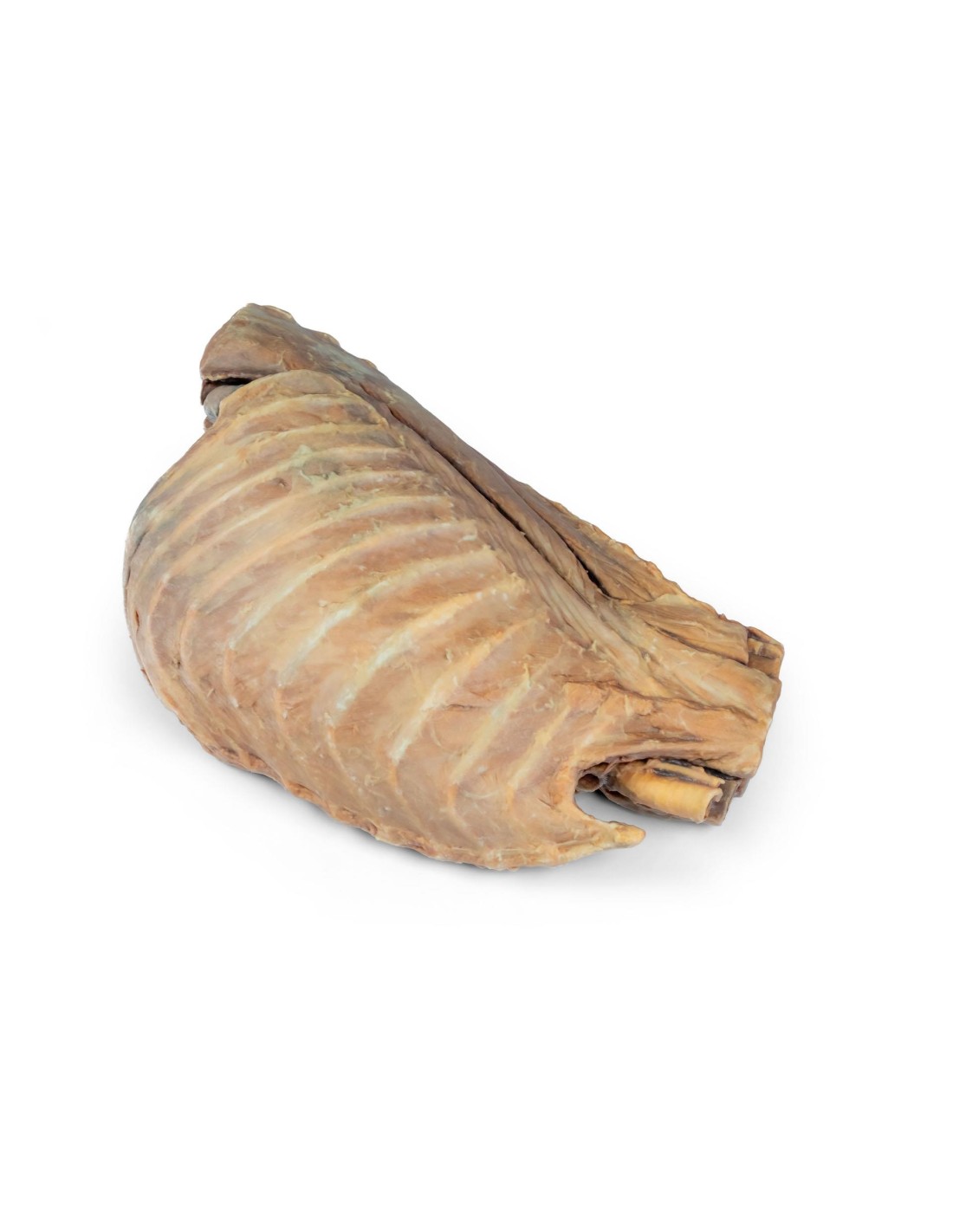

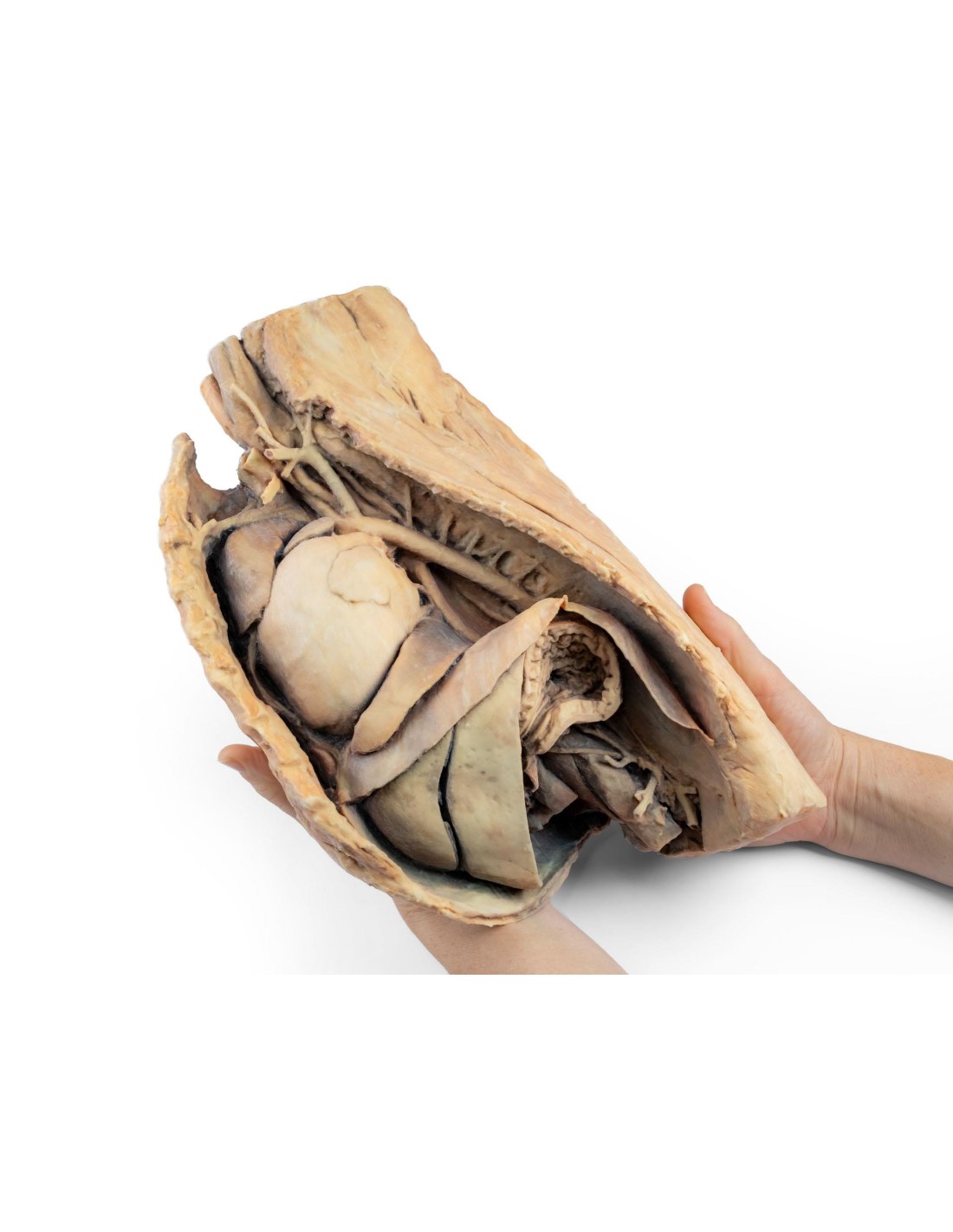

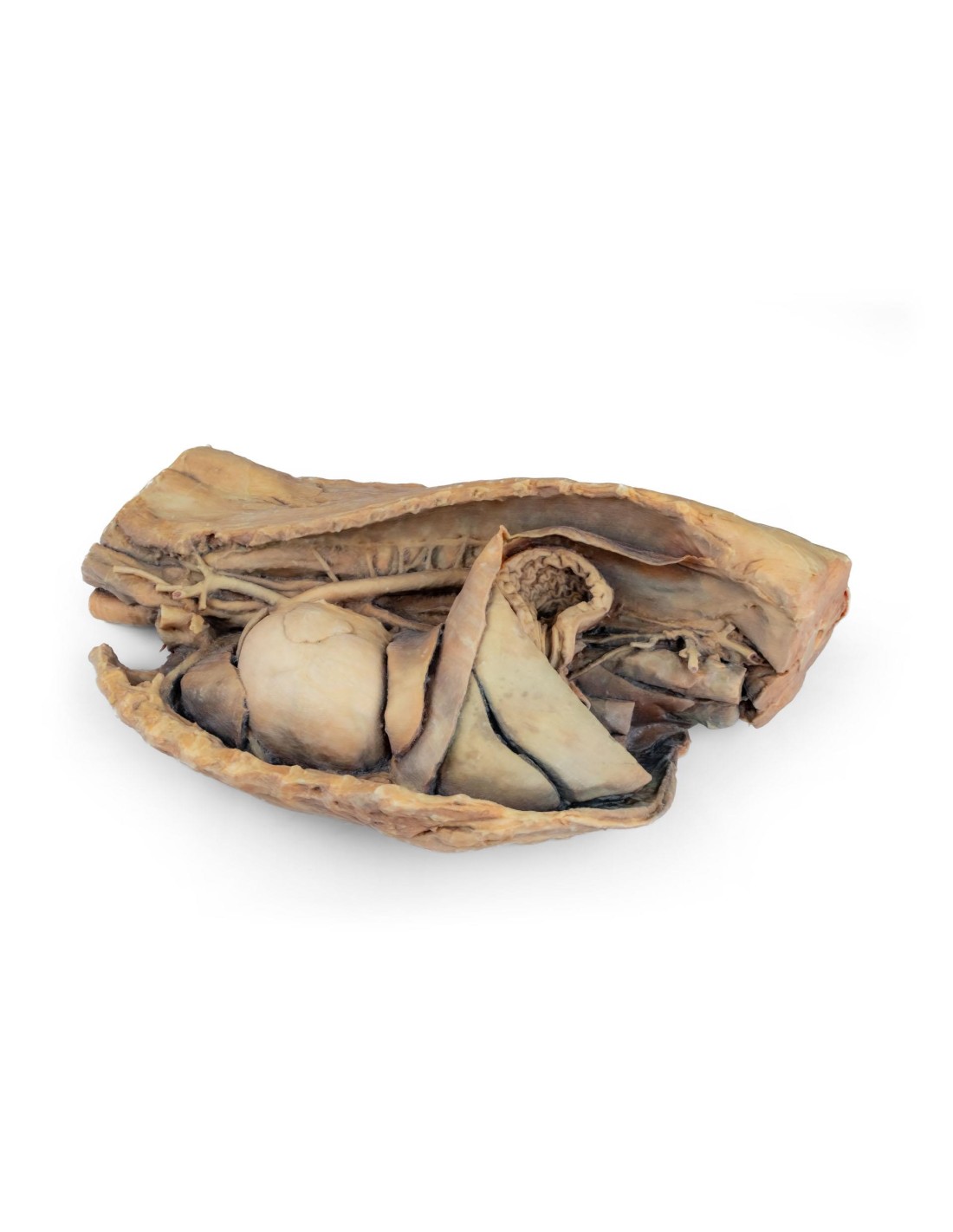

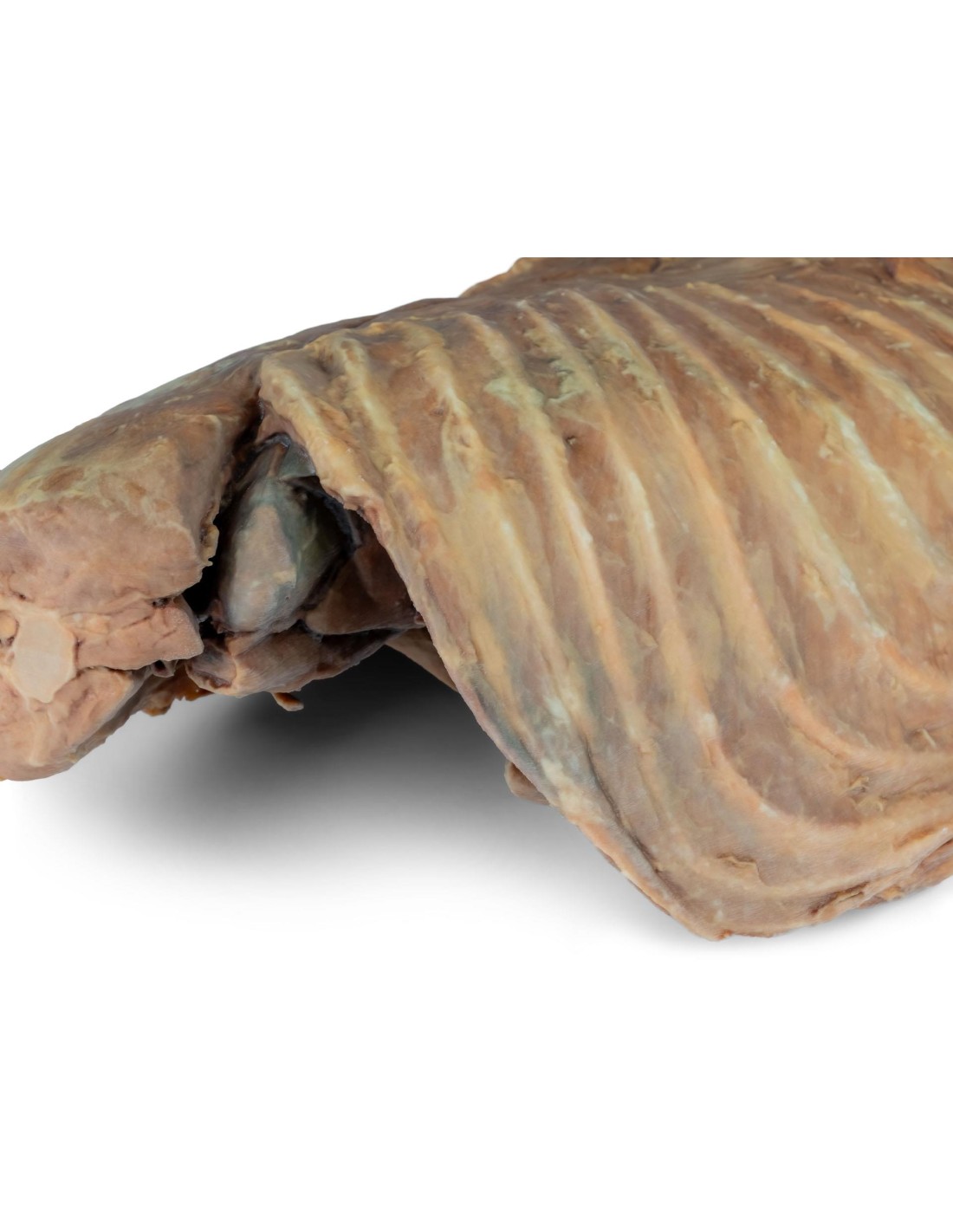

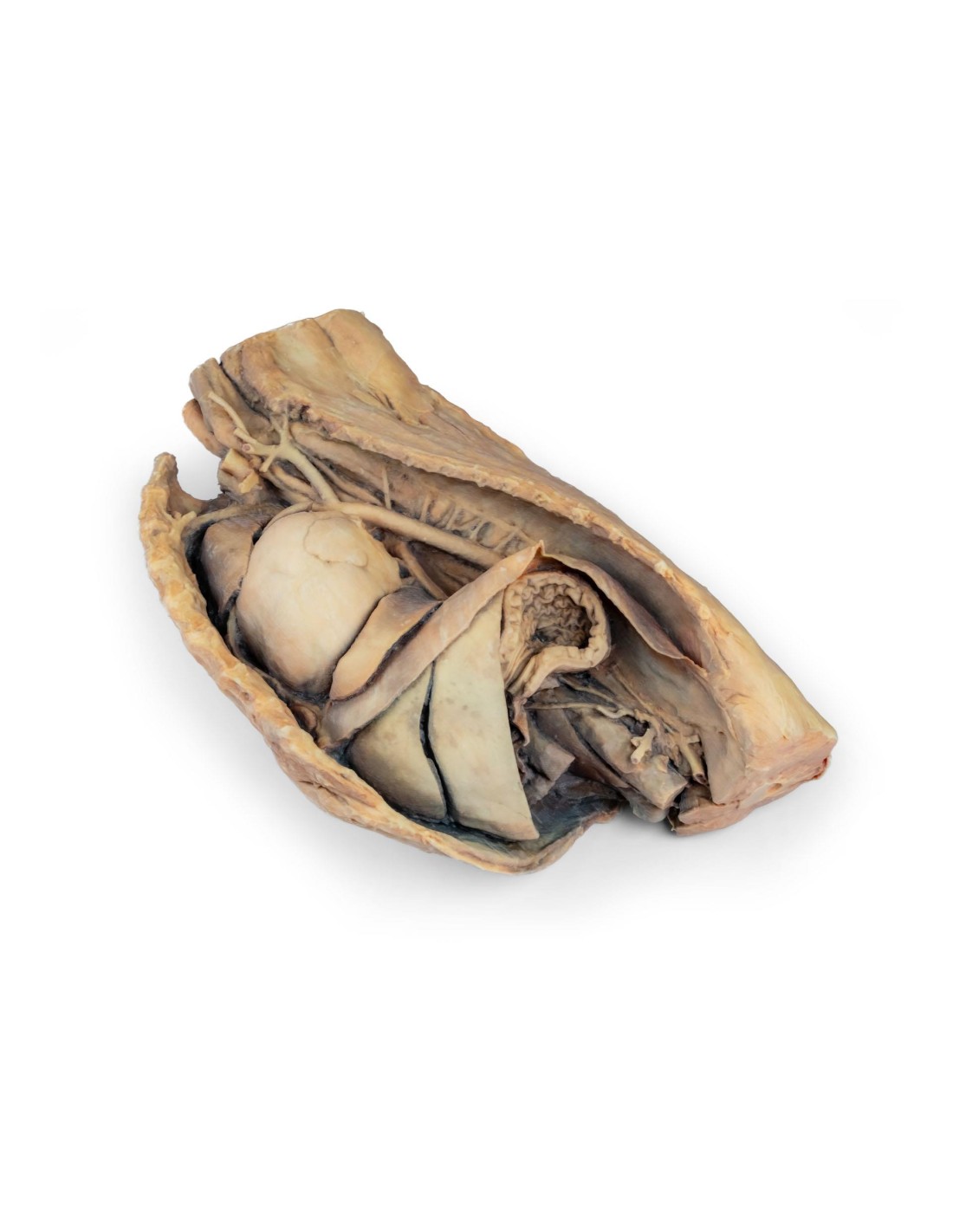

El modelo Erler Zimmer VP9050 reproduce mediante impresión 3D una disección de la cavidad torácica y de la porción craneal del abdomen del perro, observadas desde el lado izquierdo. La preparación se ha realizado extirpando el pulmón izquierdo, con el fin de hacer claramente visible la topografía del corazón y sus relaciones con las principales estructuras del mediastino.

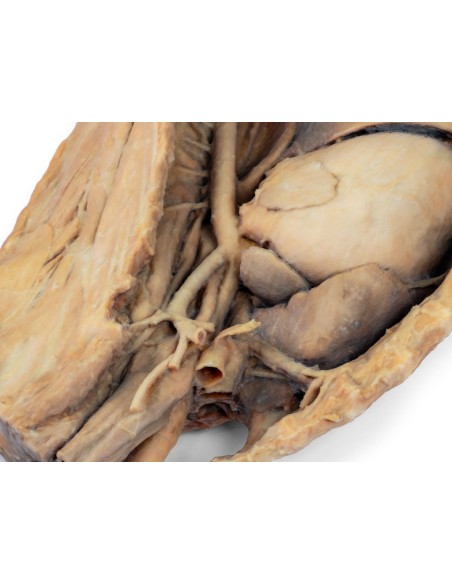

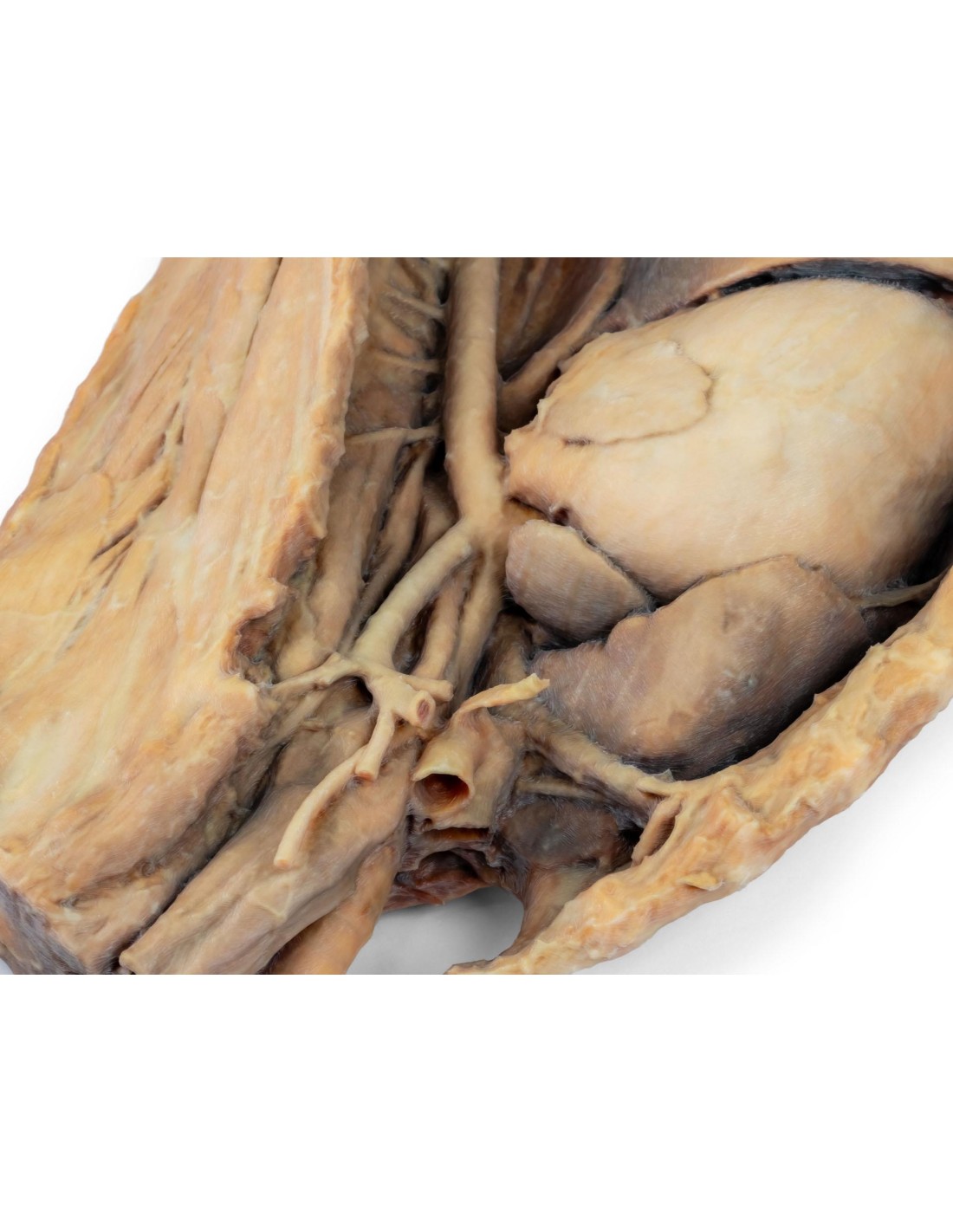

El pulmón derecho permanece parcialmente en su sitio: se conservan el lóbulo craneal y el lóbulo accesorio, que constituyen puntos de referencia útiles para orientarse dentro de la cavidad torácica. En el mediastino craneal se pueden reconocer el tronco braquiocefálico y la arteria subclavia izquierda, ambos originados en el arco aórtico.

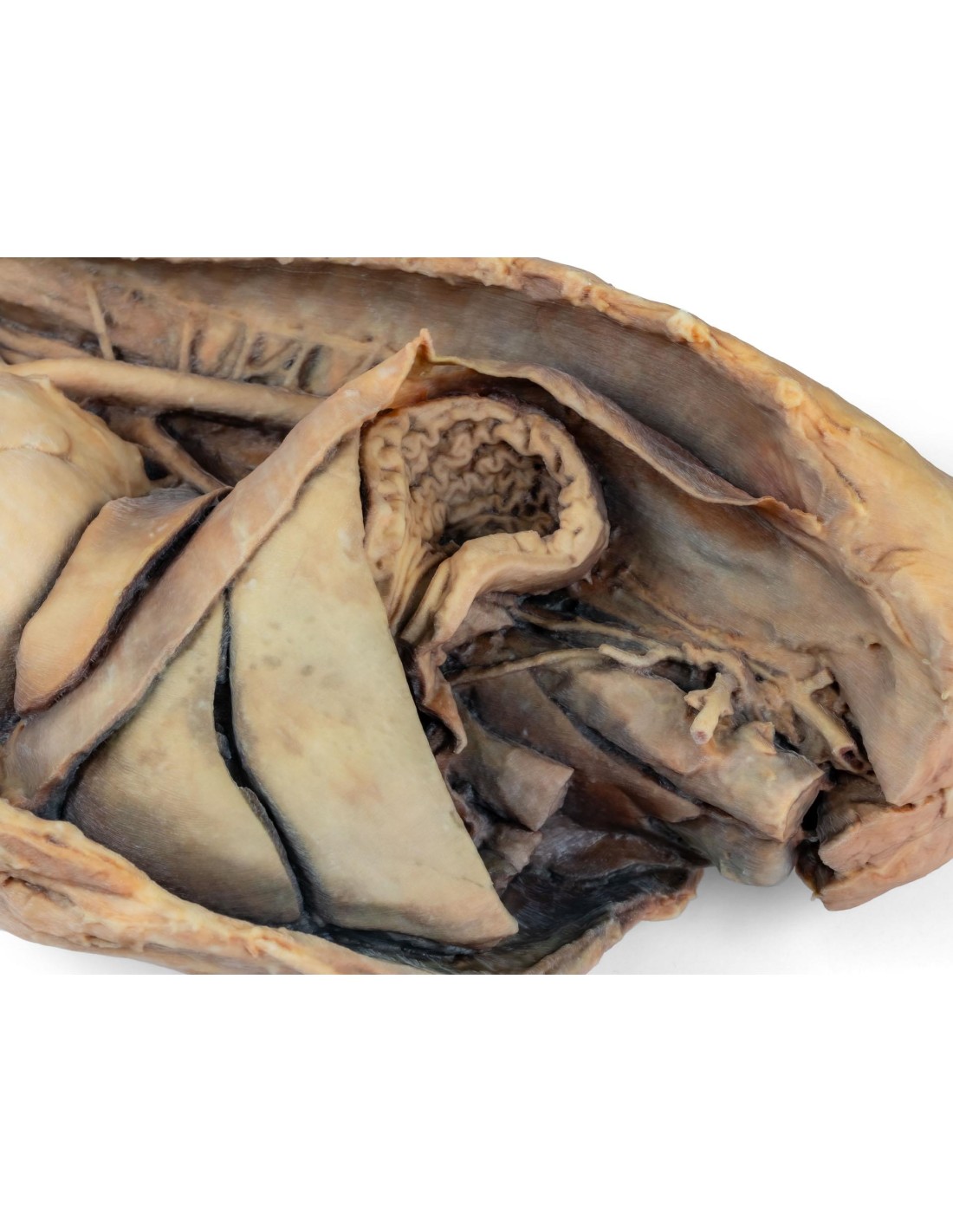

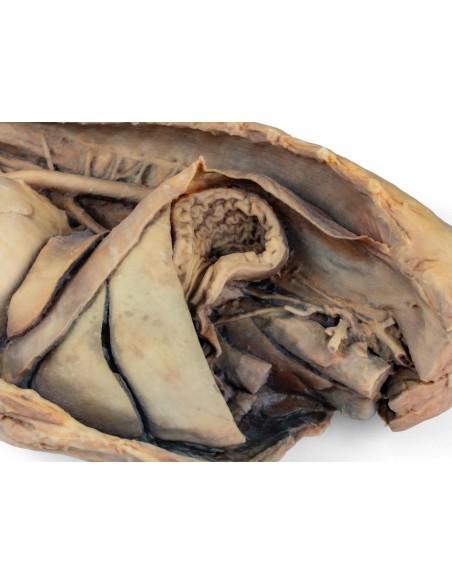

La preparación permite, además, seguir el tramo torácico del esófago a lo largo de su recorrido a través del mediastino en dirección craneocaudal. Se ha conservado el diafragma, que constituye una importante referencia anatómica para relacionar las estructuras torácicas con los órganos situados inmediatamente más allá de la cavidad torácica, en particular el hígado y el estómago.

También son visibles los pilares del diafragma y su relación con el hiato aórtico. Continuando hacia la parte caudal, el modelo muestra las primeras ramas viscerales de la aorta abdominal, entre las que se incluyen el tronco celíaco y la arteria mesentérica craneal. De este modo, la preparación permite observar sin interrupciones la transición de la cavidad torácica a la región abdominal craneal.

Se ha extirpado una parte de la pared de la aurícula derecha para dejar al descubierto la válvula auriculoventricular derecha, o tricúspide, junto con las cuerdas tendinosas y los músculos papilares. En el interior del ventrículo derecho también se distingue la trabécula seto-marginal, también conocida como banda moderadora, así como el tracto de eflujo dirigido hacia el tronco pulmonar. Asimismo, se ha abierto la pared de la aurícula izquierda para permitir la observación de la cavidad interna.

El VP9050 ofrece, por lo tanto, una visión tridimensional especialmente eficaz de las relaciones entre el corazón, los grandes vasos, los pulmones, el esófago, el diafragma y las estructuras vasculares del abdomen craneal. Está indicado para la enseñanza de la anatomía veterinaria, para las prácticas de anatomía topográfica y para el estudio de las relaciones espaciales entre los órganos de la cavidad torácica.

La impresión en 3D permite conservar la complejidad de la disección original y reproducir de forma estable una preparación anatómica difícilmente disponible para el uso didáctico cotidiano.
